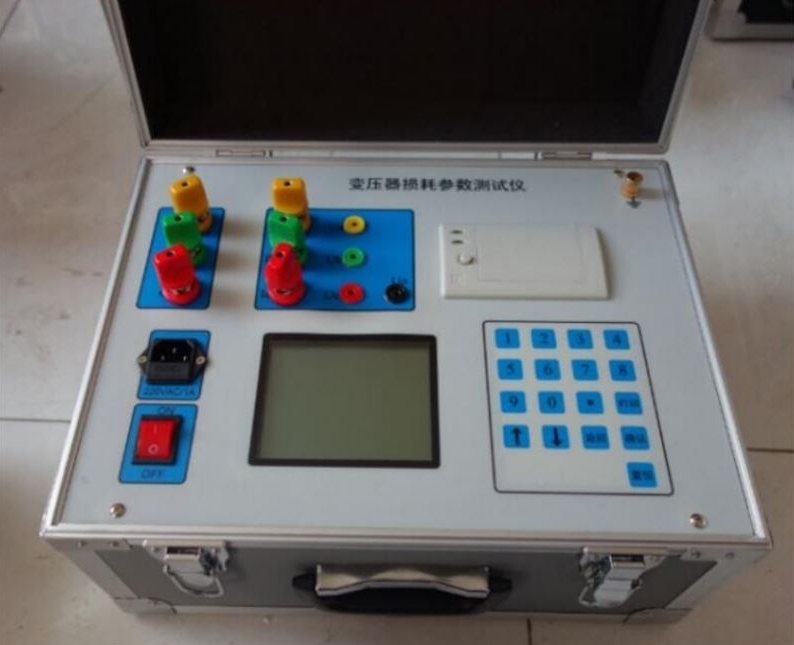

在電力系統中,變壓器損耗參數的精準測量是評估設備性能、保障電網安全運行的重要環節。變壓器損耗參數測試儀憑借其先進的數字同步采樣技術,實現了對電壓、電流、功率等關鍵參數的高精度同步采集。以下從技術原理、實現方式及應用優勢三個方面展開分析。
一、數字同步采樣的技術原理
1.多通道信號并行處理
測試儀通過內置的多路A/D轉換器,對三相電壓、電流信號進行同步采樣。例如采用雙A/D架構的系統可同時處理12路輸入信號,確保各通道數據的時間一致性。
2.鎖相環與頻率跟蹤技術
為消除電網頻率波動的影響,儀器內置鎖相環(PLL)電路,實時跟蹤信號頻率并動態調整采樣間隔。此技術使測量精度在40~65Hz范圍內達到±0.2%的水平。

二、關鍵技術的實現路徑
1.高速數據采集系統
采用24位高精度ADC芯片,結合FPGA(現場可編程門陣列)實現納秒級時序控制。
支持雙模式采樣:常規模式下以固定頻率采樣,暫態事件觸發時自動切換至高速模式,避免數據遺漏。
2.智能校準與補償算法
內置波形畸變校正模塊,通過傅里葉變換分離諧波分量,修正非正弦信號引起的誤差。實測表明,該技術可將功率因數測量范圍擴展至0.0001~1.000,滿足低功率負載檢測需求。
溫度漂移補償:集成溫度傳感器實時監測環境變化,結合預設的溫度-誤差曲線進行動態修正,保證寬溫域(-10℃~+40℃)內的穩定性。
3.抗干擾設計
采用光電隔離技術阻斷地環路干擾,金屬屏蔽罩降低電磁輻射影響。在工頻2kV耐壓測試中,儀器絕緣電阻≥100MΩ,確保強電磁環境下的數據可靠性。
優化PCB布局減少寄生電容,配合數字濾波算法抑制高頻噪聲,使信噪比提升至90dB以上。
三、應用場景與性能優勢
空載/負載損耗精準測量:通過同步采集電壓、電流瞬時值,計算鐵損(空載)和銅損(負載),避免傳統分步測量引入的累積誤差。
接線組別自動識別:針對Y/Δ等不同接法的變壓器,儀器可自動匹配對應的向量運算模型,簡化現場操作流程。
變壓器損耗參數測試儀的數字同步采樣技術融合了現代電子學、信號處理與人工智能算法,不僅提升了測量精度與效率,更推動了電力設備檢測向智能化、便攜化方向發展。未來,隨著物聯網技術的融入,此類儀器有望實現遠程校準與預測性維護,進一步賦能智能電網建設。
